انواع واحد مراقبت پنوماتیک

انواع واحد مراقبت پنوماتیک جزو قطعات صنعتی محسوب می شوند که از نفوذ گرد و غبار، رطوبت و آلودگی های مخرب به سیستم اصلی جلوگیری می کنند.
رپورتاژ آگهی

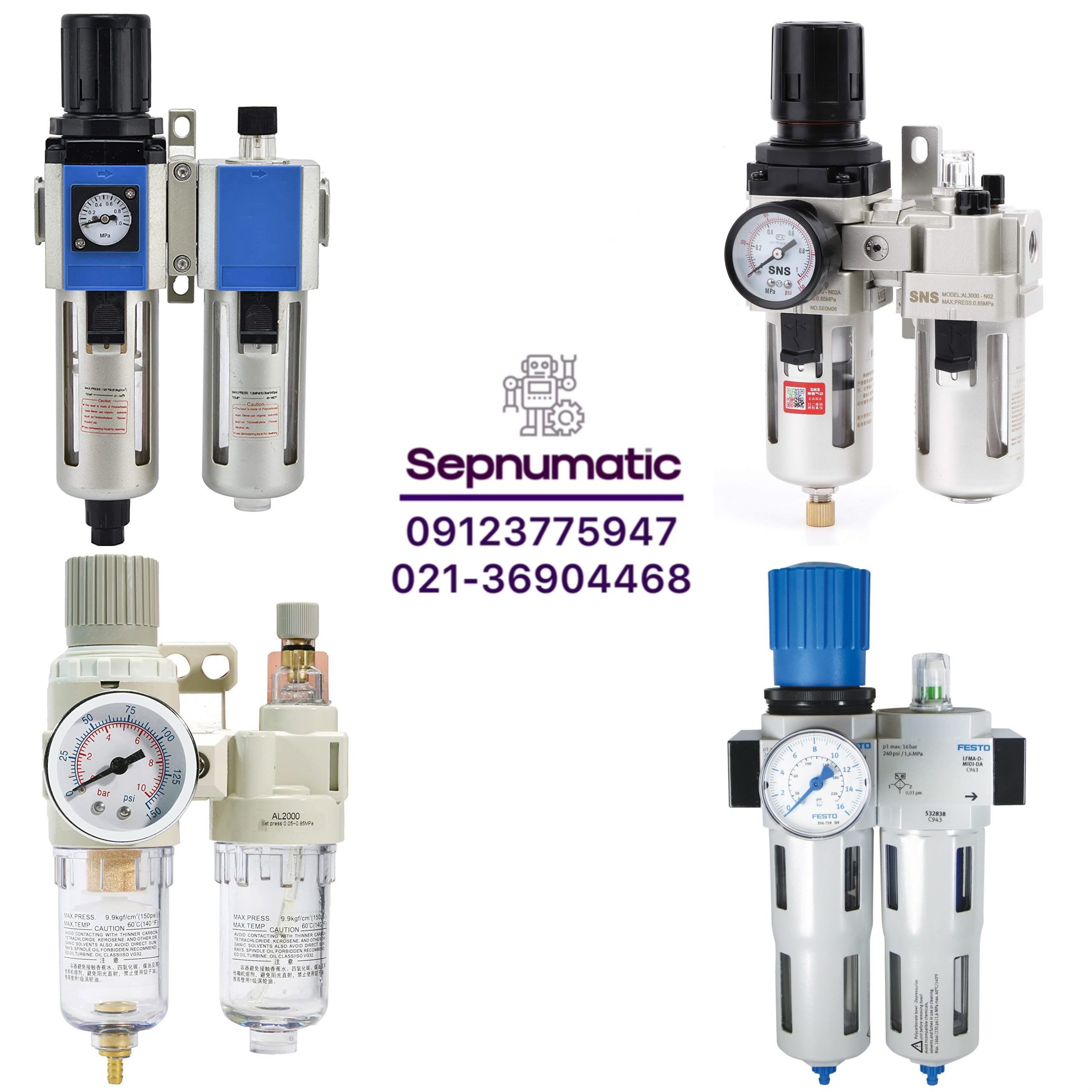

واحد مراقبت پنوماتیک

معرفی کلی انواع واحد مراقبت پنوماتیک و محل نصب آن:

انواع واحد مراقبت پنوماتیک جزو قطعات صنعتی محسوب می شود که از نفوذ گرد و غبار، رطوبت و آلودگی های مخرب به سیستم اصلی جلوگیری شود. محل نصب واحد مراقبت هوا بعد از کمپرسور اصلی می باشد.

اهمیت کنترل فشار باد توسط واحدمراقبت پنوماتیک:

فشار باد رابطه ی بسیار مستقیمی با نیروی سیستم دارد. کار در سیستم های پنوماتیک توسط عملگرها انجام می شود ولی مقدار کار (نیرو) آن ها توسط فشار باد تعیین می گردد.

فرض کنید یک کمپرسور 1000 لیتری دارید که در حالت نرمال 10 بار فشار را برای شما تولید می کند، (معمولا به دلیل گران بون کمپرسور از یک عدد برای تامین باد کل سیستم ها استفاده می شود). مثلا یکی 8 بار یکی 5 بار و دیگری به  بار فشار باد نیاز دارد. طبیعتا نمی توان برای هرکدام بک کمپرسور جداگانه تهیه کرد اما می توان برای هر قسمت یک واحد مراقبت باد تعبیه نمود که فشار اصلی 10 بار را به فشار مورد نظر سیستم رساند.

واحد مراقبت پنوماتیک



نقش انواع واحد مراقبت پنوماتیک در کنترل نوسان باد:

یکی دیگر از کاربرد های انواع واحد مراقبت پنوماتیک جلوگیری از نوسانات فشار می باشد.

در سیستم های پنوماتیک به دلیل وجود قطعات مختلف مثل شیر برقی پنوماتیک، اتصالات پنوماتیک و حتی شیلنگ های پنوماتیک افت یا افزایش فشار وجود دارد. تنها راه حل برای جلوگیری از این نوسانات استفاده از واحد مراقبت پنوماتیک است.



رگلاتور پنوماتیک انواع واحد مراقبت پنوماتیک:

تقسیم بندی انواع واحد مراقبت پنوماتیک در 2 نوع انجام می شود:

 1 سایز بندی

 2 رنج فشار کاری

سایز بندی این قطعه به صورت زیر است:

1/4 – 3/8 – 1/2 – 3/4 – 1 – 2 ( توجه کنید که تمام سایز ها به اینچ می باشد)

رنج فشار کاری: و اما مهم ترین قسمت که باید به آن توجه کنید رنج فشار کاری انواع واحد مراقبت پنوماتیک است.

رنج فشار بنابر نیاز سیستم شما می باشد اما به طور معمول به 3 نوع تقسیم می شوند :

 • 0 تا 10 بار

 • 0 تا 16 بار

 • 5 تا 40 بار

ادامه توضیحات انواع واحد مراقبت پنوماتیک:

انواع واحد مراقبت پنوماتیک می‌تواند در هنگام بالا بودن فشار گاز یا هوا ورودی و یا تغییر ناگهانی جریان گاز ورودی، میزان مشخصی فشار خروجی را حفظ کند، و بدین صورت از سیستم پنوماتیک و تجهیزات پنوماتیک حفاظت کند و مانع از ایجاد مشکل یا آسیب دیدگی آنها شود. در واقع انواع واحد مراقبت پنوماتیک که به آن واحد مراقبت های فشرده نیز می‌گویند برای تنظیم یا تثبیت فشار باد یا هوا یا گاز استفاده می‌شود. فشار باد و هوای فشرده توسط کمپرسور به طور مداوم در دچار تغییر می‌شود، که رگولاتور، این فشار را تنظیم و تثبیت می‌کند.

این رگولاتور دارای پیچ تنظیمی است که می‌توان با باز و بسته کردن این پیچ به طور مستقیم دیافراگم رگولاتور را کنترل کرد. در بغل پیچ تنظیم رگلاتور، سوراخ کوچکی می‌باشد، در صورتی که فشار خروجی بیشتر از فشار تنظیم شده باشد، از آن سوراخ قسمت خارج می‌شود. و فشار خروجی با فشار تنظیمی برابر می‌شود.

واحد مراقبت هوای فشرده دارای 2 پورت کوچک برای بستن گیج و مانومتر فشار و یک پورت خروجی و یک پورت ورودی دارد.



واحد مراقبت پنوماتیک



نحوه عملکرد انواع واحد مراقبت پنوماتیک:

هوای فشرده از شیر قطع و وصل از نوع توپی Ball valve عبور نموده و از مسیر A وارد قسمت فیلتر آبگیر واحد مراقبت پنوماتیک اصلی شده و از روی قطعه پلاستیکی مخروطی شکل B عبور می نماید روی قطعه B در قسمت بالایی قطعه تیغه هایی پلاستیکی فرم دار طراحی شده؛ که هوای عبوری از آن حالت چرخشی می یابد الیاف هوایی که حالت چرخشی یافته اند با جداره داخلی کاسه آبگیر برخورد نموده، که در صورت تجمع قطرات در ته کاسه آبگیر و زیاد شدن مقدار آب، شناور E که متعلق به آبگیر اتوماتیک بوده و در ته کاسه آبگیر قرار دارد بالا آمده و از طریق مجرای که در قطعه F  قرار دارد آب عبور کرده و از خروجی G  خارج می گردد.

توری فلزی یا فیلتر H  از گرفتن مجراهای خروجی آب جلوگیری می کند، یعنی ناخالصی ها و رسوبات آب جمع شده زمان خروج از آب گیر توسط توری فلزی فیلتر می شوند تا مجرای خروج آب مسدود نشود.
